第12章 第8小节 应用路径

到目前为止我们还不知道路径究竟有什么实用价值。画是画出来了,能做些什么呢?路径的应用可以分为两大用途,一是点阵应用,二是矢量应用。

在这里要提醒大家记住的是,一个选区对图像而言也是没有任何实际效果的,除非我们利用这个选区去填充颜色或建立蒙版等操作,选区才算是发挥了作用。同样,单纯的路径对于图像来说也没有任何效果。虽然在Photoshop中可以看到路径,但保存为其他的图像格式(如jpg、gif、bmp等)时,路径形同虚设。一定要将路径加以应用才能对图像产生实质性的影响。

另外,如果要保存路径信息,应该将图像存储为PSD文件格式,正如同要保存图层信息一样。保存为其他的图像格式则无法保留。所以大家要注意保存好PSD源文件。

点阵应用最通常的就是将其转为选区。我们知道,普通的选区工具很难创建曲线型边缘,而路径则可以很容易地建立。但这种用途也丧失了路径在修改上的优势。路径之所以优秀有两大原因,一是因为可以创建曲线。二就是因为其修改方便。

首先想一下,我们将选区用在什么地方呢?在以往的学习中,最早是利用选区对图像进行填充颜色,或局部色彩调整,后来升级到利用选区建立填充图层和色彩调整层。这两种图层的优点这里就不再重复介绍了。往更深层思考,这两种图层其实都是带着蒙版的,由蒙版对填充层或调整层的面积进行控制。那么归根结底,是将选区转为了蒙版。后来我们又将蒙版扩展为对普通的图层进行控制。可以说,在现实的制作中,尤其在图像合成类型的设计稿中,只要有图层就几乎伴随着蒙版。

除了蒙版以外,选区的另外一个可见的应用就是描边。先预设好画笔,然后通过【编辑_描边】来完成。但我们并不注重这个功能,因为选区一定是封闭的,选区描边出来的线条也都是封闭的。那么在大多数情况下就可以通过图层样式来实现。图层样式快速、可修改的优势是普通的描边无法比拟的。

当然,选区描边也并非一无是处,因为它是以画笔设定为基础的,可以营造出图层样式不能实现的效果。比如可以设定较大的间距实现点线的效果。或者设定直径渐隐来实现由粗到细的效果。还可以指定其他的笔尖形状(类似树叶、稻草等)。只是这一类效果在网页设计中很少被使用。

总结起来,在Photoshop中,选区的最大价值在于建立蒙版。那么如果需要将路径转为选区,其目的大多数也是为了建立蒙版。此外路径也可以用来描边,由于路径允许是开放的,因此描出来的边也可以是一条开放线段。这比起选区来就更具有灵活性。但描边属于点阵应用,因为描边的成品存放于普通图层中,不再具备矢量特性。

1241那现在我们就来学习一下如何将路径转为选区。首先在路径调板中确认是否正确选择了路径组,然后点击下左图红色箭头处的按钮即可转为选区。或者〖CTRL_回车〗,也可以按住CTRL单击路径调板中的缩略图,就会看到选区被创建。此外,点击路径调板右上角的圆三角按钮后选择“建立选区”,则会出现如下右图的设置框,其中各选项的作用大家应该都能明白,这里就不再介绍了。需要注意的是,如果路径是开放的,那么相当于将两个端点之间以直线连接后创建选区。

1242此外,路径调板中的按钮功能是描边。按钮则是填充颜色。点击圆三角按钮后出现相应的设置框。这两者都属于点阵应用,点阵就意味着是作用于图层的,因此还要正确地选择图层。

-

事实上不必通过选区,路径可以直接作为图层的蒙版,并保留可编辑性。比起描边填充和转为选区,这才是路径最主要的应用。

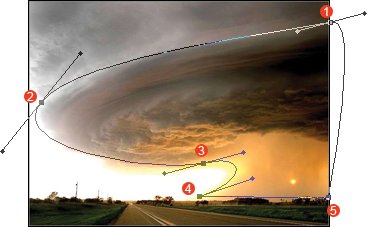

首先创建一个路径,如下图。锚点的绘制顺序为数字所标(大家可自定顺序)。注意锚点4其实是一个半曲线锚点,就是在绘制之后,接着就按住ALT键单击该锚点,删除锚点的去向方向线。这样下一个绘制出来的锚点5也是直线型锚点,因此没有方向线显示出来。而锚点5与锚点1之间的片断15还是曲线,因为锚点1具有两条方向线。

在绘制的过程中有些方向线或锚点可能超出画面范围,尤其在图像边缘绘制时。此时可以适当拉大图像窗口方便操作。注意不是放大图像,放大图像并不能在图像周围留出空隙。

需要注意的是,选区在创建时是不可能超出图像之外的,但路径却可以。不过这对于应用后的实际效果来说,并无影响,不用担心会超出原有图像的边界。大家也可以自己尝试描边和填充 。

1243确保路径处于显示状态,通过【图层_矢量蒙版_当前路径】即可为图层创建矢量蒙版,如下左图。图层调板如下中图所示,注意红色箭头处的蒙版缩略图,不是点阵蒙版通常的黑白图像,而是灰色与白色。注意背景图层是无法创建蒙版的,将其转为普通图层最快速的方法是:按住ALT键双击图层调板中的背景图层。

点阵蒙版的白色表示图层显示区域,黑色表示隐藏区域。矢量蒙版也是用白色表示显示,而使用灰色表示隐藏,主要是为了在调板中避免两者缩略图的混淆。

我们还注意到在图像中显示着路径的曲线,这是因为矢量蒙版处于被选择状态,处于选择状态表示可以对其进行修改。单击矢量蒙版缩略图就可以将其取消,取消后的路径调板如下右图。此时图像中的路径就消失了。

需要注意的是,即使矢量蒙版如下右图那样并未处于选择状态,但鼠标在其上方停留一段时间后画面中也会显示出路径,鼠标移开即消失。如果要编修改矢量蒙版的路径,应该如下中图那样将其选择。

--

1244与点阵蒙版相同,矢量蒙版也存在着与图层的链接关系。链接关系体现在各种变换(如移动、旋转等)上。点击两者缩览图之间的锁链标志就可解除链接。这样两者可以各自进行变换操作。但需要注意的是,在“点阵蒙版时代”,需确认目前选择的是图层还是蒙版,然后用移动工具〖V〗进行操作。但移动工具是无法移动路径的。这样在“矢量蒙版时代”,无论你选择的是图层还是矢量蒙版,只要是移动工具,就无法单独移动路径。

若要移动路径,应使用路径选择工具〖A/SHIFT_A〗去完成,当然前提是路径必须处于显示状态。事实上,无论矢量蒙版与图层的链接关系是否存在,路径选择工具都可以单独移动蒙版中的路径(蒙版中的路径需处于显示状态),也就是说图层与蒙版的链接限制对路径选择工具是无效的。

细心的读者可能会联想到一个问题,那就是在学习选区和蒙版时候所遇到过的锯齿边问题。如果创建选区的时候没有开启抗锯齿,在将其作为蒙版之后,会在隐藏与显示的区域分界上出现锯齿现象。路径工具没有抗锯齿的选项,那么将其作为蒙版之后,是否出现锯齿效果呢?

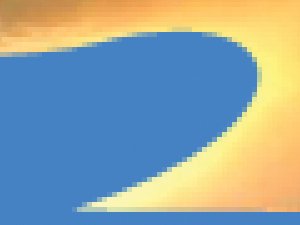

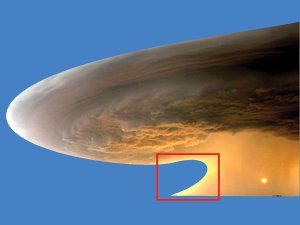

验证的过程很简单,就是在下方建立一个色彩填充层(注意不能在有选区或路径的前提下),可以用对比强烈的颜色(如反转色)以突出效果。结果如下左图所示,不难看出路径蒙版的边缘与背景融合得很好。红色区域的局部放大如下右图,可以看到边缘部分实际上是有淡化过渡效果的。

-

我们所说的“将路径转为选区”其实是不确切的,因为转变意味旧灭新生,如“茧转变为蛾”。确切的说法应该是“利用路径建立了选区”,在选区建立后原先的路径仍然还显示在路径调板中,并没有消失。矢量蒙版也是一样。

在以往所学的所有知识中,我们习惯性地认为:位于Photoshop图层中的内容(包括蒙版)都是点阵的。这个想法现在要加以修正,因为矢量蒙版本身携带矢量信息又依附于图层,因此图层中的内容就也就包含了矢量。

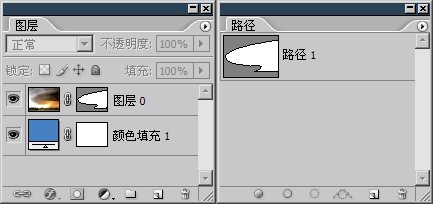

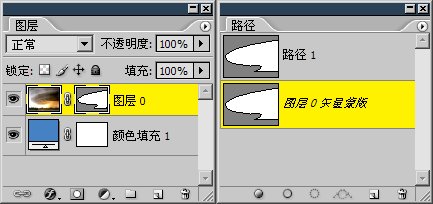

“利用路径建立矢量蒙版”的操作,实际上是复制了一条路径出来存放于相应的图层中,它与原先的路径没有依存关系,将原先的路径删除也不会对它有影响。平时在路径调板中,可能看不到矢量蒙版路径的存在。当带有矢量蒙版的图层被选择时,才会在路径调板中显示。取消图层选择后,又会从路径调板中消失。如下2图的对比。

需要注意的是,以下左图的状态为前提,如果点击了“图层0”的矢量蒙版缩览图,则该路径会自动处于选择状态,就如下右图。此时可对其进行修改等操作。如果只是点击了“图层0”的缩览图,则矢量蒙版的路径虽然也会在路径调板中显示,却不会像下右图那样处于选择状态。这样如果此时要对其进行修改,还需要再次点击一下矢量蒙版缩览图才可。两者的区别虽然不大,但也能为操作节省时间。

-

现在又有了更多的问题:矢量蒙版能否取代点阵蒙版?矢量与点阵蒙版能否同时使用?如果可以同时使用,那么当两者所指定的隐藏区域不同时又该如何处理?

1245先回答第一个问题:不能。在点阵蒙版中可以轻易实现多重半透明,最简单的就是制作黑白渐变的蒙版,得到一个不透明度渐变的效果。如下图。这种多重不透明度称为Alpha透明,也称作Alpha通道(意指可容纳多个不透明度级别,如常见的256级)。大家现在动手把它做出来,因为接着要用到。

而矢量蒙版只能简单地将图层内容控制为隐藏或显示,即要么完全看的见,要么完全看不见。无法提供更丰富的变化。如果不是这个原因,矢量蒙版是可以完全替代点阵蒙版的。

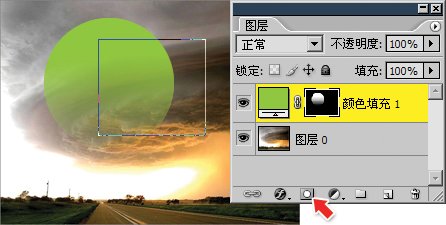

1246在已有了一个点阵蒙版的基础上,使用矩形工具〖U/SHIFT_U〗,以路径方式在图像中画出一个矩形封闭路径,如下左图。然后点击图层调板下方的建立蒙版按钮。就会看到如下右图的效果,一个图层中有两个蒙版同时存在。两个蒙版的位置与建立先后顺序没有关系,位于左方的是点阵蒙版,右方的是矢量蒙版。这样就解答了第二个问题。

对于图层而言,现在同时受到两个蒙版的控制。如果两者中有任何一个指定某区域为隐藏(即位于矢量蒙版路径范围之外,或在点阵蒙版中为黑色),那么该区域就为隐藏状态。这是一种逻辑“或”关系,即所有条件中一个条件成立就算数。而图层中所显示的区域,必须既在点阵蒙版中为白色,又同时位于矢量蒙版的路径范围之内。这是一种逻辑“与”关系,即所有条件同时成立才算数。

与民主机构的“一票否决制”类似,大家可以把这个特点简要记忆为“一票隐藏制”。

-

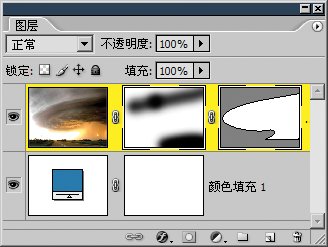

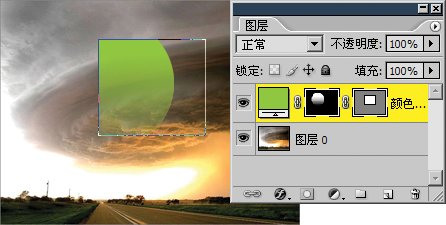

1247刚才我们使两个蒙版的内容不同,是为了讲解的需要,实际这样做并无意义。两者应配合使用,取长补短地作用于图层。矢量的长处是曲线、任意修改、缩放不失真。点阵的长处是支持Alpha透明。那么在通常的情况下,应该以矢量蒙版为主去控制图层的显示区域,而用点阵蒙版在路径范围之内制作羽化或半透明效果。如下左图就显示了这种配合的效果。图层调板内容如下中图所示。

-

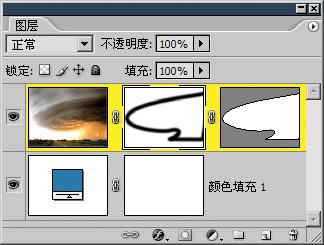

如果准备利用点阵蒙版在图层显示区域的边缘制作羽化效果,可参考这样一条思路:先利用路径建立矢量蒙版,再建立一个全白的点阵蒙版。使路径处于显示状态,在路径调板中使用描边功能即可。如下2图所示。

当然,要注意设定好相应的画笔和前景色。并且描边的时候要确认选择了点阵蒙版,不要将边描到了图层中。

-

还记得在早期教程中作过的一个设计稿么,如下左图。其中使用了蒙版对色相饱和度调整层进行控制,如下中图。这个蒙版是通过选区创建的。为了得到蒙版的弧线,当时是用椭圆选区减去矩形选区完成的。现在学会了路径,做这样的蒙版就是小菜一碟了。如下右图,通过对矩形路径添加锚点并移动些许,就完成了蒙版制作。

现在大家就自己动手对原先的蒙版进行“升级”吧:将原先的点阵蒙版删除,用绘制好的路径作为调整层的矢量蒙版。不过要注意图像下方还有一块矩形区域,应该使用添加方式在矢量蒙版中相应位置画一个矢量矩形。

--

矢量化的蒙版可以提供给我们更加丰富的创作空间,现在通过修改路径,我们可以做出如下左图的效果。如下右图显示出了矢量蒙版的形状。注意在修改过程中有些锚点或方向线可能会超出图像尺寸,此时可以将图像窗口拉大一些方便操作。

-

其实,路径蒙版最经常应用的地方并不是像上面那样去抢点阵蒙版的饭碗,它的最大价值在于为填充图层建立蒙版,使我们可以在图像中绘制出所需要的色块。色块在网页设计中是很常用的,比如栏目标题或导航菜单,都是由色块加工而来的。我们在学习图层样式的时候也提到过“色块加图层样式”的制作手法。

回忆一下,在“古代”绘制一个矩形,要新建空白图层,接着创建矩形选区后再填色。后来在“近代”我们学习了色彩填充层,以上步骤就简化为:创建矩形选区后建立填充层。相比前者,这样的好处是以后可以随意更改填充色。但两者的蒙版其实都属于点阵类型,如果对色块进行变换操作,则可能会损失图像的质量。矢量在变换中是无损的,所以在“现代”我们就可以建立矢量填充层来满足需要。

1248按照一般的思路,创建带有矢量蒙版的填充层,是在路径方式下(顶部公共栏显示为)先画好路径并保持显示状态,然后点击图层调板下方的按钮建立纯色填充层。其实Photoshop已经考虑到会经常有这样的需要,因此提供了形状图层绘制方式,即顶部公共栏中的方式,如下左图。在此方式下绘制路径,将自动建立一个带矢量蒙版的纯色(以前景色为准)填充层。

1249在学习路径以前,为了避免混淆,我们在课程中都只使用到填充像素的方式。相信有许多读者曾对此感到困惑,现在这些问题就迎刃而解了。Photoshop路径的绘图方式其实也可以理解为表现形式,总有3种(钢笔工具只有前两种),可在顶部的公共栏中选择。分别为:

形状图层:直接对图像产生影响。携带矢量信息。与图层选择无关。所绘制的路径将自动被应用,成为新建纯色填充层的蒙版。

路径:对图像不产生影响。携带矢量信息。与图层选择无关。单纯绘制路径,不做其他应用。

填充像素:直接对图像产生影响。不携带矢量信息。与图层选择有关。所绘制的路径将自动转为图层中的点阵色块。

至于它们的应用范围,大体上以形状图层为主,因为其可以产生矢量化的色块方便进行变换和修改。若再为其添加图层样式,则就是网页设计中常用的制作手法。其次是路径,主要用在除了蒙版以外的矢量用途,如创建选区和描边等。填充像素方式应尽可能少使用,因为其画面效果与形状图层完全一样,但不具备形状图层的矢量和随时更改填充颜色的功能。即使在一些必须使用点阵图层的时候(如使用滤镜),形状图层也可以通过栅格化转为普通的点阵图层。况且直接对一个色块使用滤镜的机会并不多。所以从理论及实践上来看,可以用形状图层取代填充像素。
